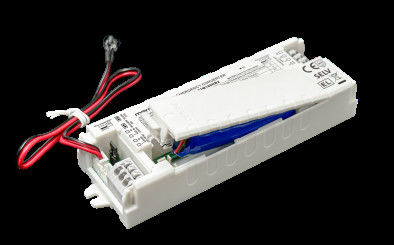

Motor de alimentação de saída de alta tensão 50-180V LifePO4 1W Pack de emergência com 5 anos de garantia
| Lugar de origem | porcelana |
|---|---|
| Marca | Merrytek |
| Certificação | CE, UKCA, UN38.3, MSDS |
| Número do modelo | KE022-01AM180HB |
| Quantidade de ordem mínima | 100 |
| Preço | Negociável |
| Detalhes da embalagem | Embalado em sacos de bolhas, em primeiro lugar, e depois reforçado com cartão para embalagem exterio |
| Tempo de entrega | 1, Amostra e pequena ordem: Dentro de 5 dias úteis após recebimento do seu pagamento. 2, ordem em ma |
| Termos de pagamento | T/T ou Western Union |
| Habilidade da fonte | 10,000pcs por mês |
Contacte-me para amostras e cupons grátis.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Voltagem nominal de entrada | 220-240Vac 50Hz /60Hz | Energia de emergência | 1W ((Pode ser personalizado) |
|---|---|---|---|
| Tempo da emergência | 180min (pode ser personalizado) | Garantia | 5 anos |
| Tensão de saída de carga | 50-180Vdc | temperatura de trabalho | 0°C~50°C |
| Classificação IP | Proteção IP20 | Tipo de bateria | LifePO4 3.2V 1800mAh |
| Destacar | 1W condutor do pacote de emergência,Condutor do pacote de emergência LifePO4,Motor de alimentação de saída de alta tensão |
||
Descrição de produto
Saída de alta tensão 50-180V LifePO4 1W Pack de emergência com 5 anos de garantia motor de alimentação
1Descrição.
1) Fornecimento de energia de emergência LED de potência de saída constante com uma ampla gama de tensões de saída.
2) Comutação do relé de entrada.
3) Alta segurança, alto desempenho, longa vida útil da bateria LifePO4.
4) Com gestão da bateria.
5) Ensaio manual e selecção automática do ensaio.
2.Parâmetros
| Parte de carga | Número do modelo. | KE022-01AM180HB | |
| Voltagem de entrada nominal | 220-240Vac 50Hz /60Hz | ||
| Corrente de entrada nominal | 0.06A Max. @ 230Vac | ||
| Corrente de entrada | 30A ((twidth=100uS 50% Ipeak))@230Vac ((Cold start com carga total)) | ||
| Fator de potência | ≥ 0,5@230Vac | ||
| Potência de entrada | 3W | ||
| Corrente de carregamento da bateria (máximo) | 240 mA | ||
| Tempo de carga da bateria | 24 horas, no máximo. | ||
| Parte de emergência | Modo de funcionamento | Modo de emergência | |
| Tipo de carga | LED | ||
| Energia de emergência | 1W | ||
| Horário de emergência | 3 horas | ||
| Corrente de saída de carga | 20-5 mA | ||
| Tensão de saída de carga | 50-180VDC | ||
| Bateria | LifePO4 (A capacidade da bateria atende ao tempo de emergência a 25°C) | 3.2V 1800mAh | |
| Garantia da bateria | Garantia de 5 anos. | ||
| Requisitos excepcionais para o condutor | Corrente de sobretensão | 8A | |
| Corrente de entrada | 3 A, no máximo. | ||
| Corrente de saída | 2A | ||
| Indicação LED | Carregamento | Luz verde | |
| Culpa | Luz verde desligada | ||
| Teste da função de emergência | Teste manual | Pin curto | |
| Autotest | Abertura do pin. | ||
| Teste automático | Falha/teste/estado | Razão | Estado do indicador de carga |
| Bateria totalmente carregada e operacional | Utilização diária normal | ||
| Verde maciço | |||
| Carregamento da bateria | Carga inicial/reabastecimento da bateria | ||
| Lâmpadas verdes 1 segundo em 1 segundo de ausência | |||
| Teste automático 3 horas (a cada 12 meses) | Autoteste periódico | ||
| Flashing Green 3 segundos em 1 segundo off | |||
| Teste automático 5 min (a cada 30 dias) | Autoteste periódico | ||
| Flashing Green 3 segundos em 3 segundos fora | |||
| Falha do ensaio de duração | Falhou no teste anual de 3 horas. | ||
| Flashing Red 0,5 segundos em 0,5 segundos fora | |||
| Falha do LED | Não ligado ou danificado/falho | ||
| Flashing Red 2 segundos em 2 segundos de ausência | |||
| Bateria desconectada/falha | Não ligado ou danificado/falho | ||
| vermelho maciço | |||
| Proteção de emergência | Proteção contra sobrecarga/descarga profunda da bateria | - Sim, sim. | |
| Protecção contra sobrevoltagem de saída | - Sim, sim. | ||
| Protecção contra sobrecarga de saída | - Sim, sim. | ||
| Proteção contra curto-circuito de saída | - Sim, sim. | ||
|
Funcionamento Meio Ambiente |
Temperatura/umidade de funcionamento | 0°C...+50°C; Umidade:20%-75% ((sem condensação) | |
| Temperatura/umidade de armazenamento | -5°C-35°C | ||
| Caso Max. Temp. Tc | 75°C | ||
|
Segurança & EMC |
Resistir à tensão | 3000Vac 5mA 60s (entrada L N saída SEC + SEC-) | |
| Normas de segurança | EN 61347-1, 60598-2-22, 61347-2-7, 62034 | ||
| Norma EMC | EN55015, EN61000-3-2, EN61000-3-3 | ||
| Padrão de baterias | UN38.3 | ||
| Requisitos de protecção do ambiente | Compatível com a RoHS | ||
| Certificação | CE | ||
| Outros | Especificação de entrada/saída (terminal/cabelos) | Terminal de impressão, diâmetro do fio: 0,5-0,75 mm2 | |
| Classificação IP | Proteção IP20 | ||
| Tipo de protecção | Classe 2 | ||
| Tipo de instalação | Instalação integrada | ||
| Dimensão da instalação | 134*42*22 mm | ||
| Requisito de embalagem | Caixa branca+Manual de instruções+papelão+cartão exterior(K=A) | ||
| Peso: Fornecimento de energia de emergência | 150 g | ||
| Duração de vida | 5 anos @Ta (bateria não incluída) | ||
|
Notas: Todos os parâmetros são ensaiados na tensão de entrada 230 Vac, temperatura ambiente 25 °C, salvo especificação em contrário. |
|||
3. Dimensão (Unidade: mm)
4Diagrama de fiação.
OU
5.Interruptor de ensaio manual e de ensaio automático
6.Preparação de fios
- Tipo de arame sólido ou de arame enrolado:0.5 -0.75 mm2
- Para acessar ou remover os fios dos terminais, use uma chave de fenda para empurrar os botões para baixo
7.Manual de ensaio e instruções de funcionamento
1) Antes da instalação, definir o pin curto: Teste manual.
2) Conecte o fio de acordo com o diagrama de fiação.
3) L, N energia ligada, Ligação em S1. em seguida, a lâmpada de carga se liga, A luz de indicador de emergência do condutor vai ficar verde, a fonte de alimentação de emergência estará normalmente a carregar. Desligue o interruptor S1,e a lâmpada de carga desliga-se.
4) Simulação de emergência: ligado, a luz de carga ligada, apertado o interruptor ((TEST SWITCH), depois ligado para o modo de emergência, e a luz indicadora do condutor de emergência apagada.Solte o interruptor., então a lâmpada é alimentada pelo condutor LED, a luz indicadora se acende.
8.Teste automático& Instruções de funcionamento
1) Antes da instalação, colocar o pin aberto: Teste automático.
2) Conecte o fio de acordo com o diagrama de fiação.
3) L, N energia ligada, iniciar o relógio, e auto-teste periódico.
9.Aviso de aplicação da bateria
1) A bateria deve ser recarregada e descarregada semestralmente em condições normais de utilização.
2) Não conecte ao circuito quando a bateria não estiver em uso para evitar a sobre-descarga da bateria devido ao autoconsumo da placa de circuito.
Por favor, mantenha a bateria longe da fonte de calor durante a sua instalação e utilização, e apenas permita-lhe usá-la num certo intervalo de temperatura de trabalho.
4) A bateria deve ser armazenada num ambiente fresco e seco.
5) Após um longo período de armazenamento, a bateria é ciclicada a cada 12 meses, conforme necessário.
Para substituir a bateria, desligue a fonte de alimentação, Re-time.
