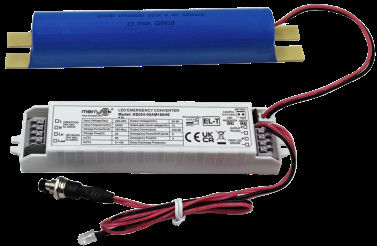

5 anos de garantia 4W 3 horas LED condutor de emergência com bateria LiFePO4 20-60Vdc de saída para LED batten

5 Anos de Garantia Driver de emergência LED 4W 3 horas com bateria LiFePO4 saída 20-60Vdc para calha LED

1. Descrição

1) Fonte de alimentação de emergência LED de saída de potência constante com uma ampla faixa de tensão de saída.

2) Comutação do relé de entrada.
3) Alta segurança, alto desempenho, bateria LifePO4 de longa vida útil.
4) Com gerenciamento de bateria.

5) Seleção de teste manual e teste automático.

2. ParâmetrosParte de Carga

                                             Figura A.

Figura B.

                                               Figura C.                                               Figura D.

4. Dimensão do conversor

5. Diagrama de fiação

OU

6. Interruptor de teste manual e autoteste

7. Preparação do fio

Tipo de fio sólido ou trançado: 0,5 -0,75 mm2Para acessar ou remover os fios dos terminais, use uma chave de fenda para empurrar os botões para baixo

8.  Instruções de teste manual e operação1) Antes da instalação, defina o pino curto: Teste manual.

• 2) Conecte o fio de acordo com o diagrama de fiação.
• 3) L, N ligado, Ligue S1. Em seguida, a lâmpada de carga acende, a luz indicadora do driver de emergência ficará verde, a fonte de alimentação de emergência estará carregando normalmente. Desligue o interruptor S1 e a lâmpada de carga se apagará.

4) Simulação de emergência: Ligue, a lâmpada de carga acende, pressione o interruptor (TEST SWITCH), em seguida, mude para o modo de emergência, a luz indicadora do driver de emergência será apagada. Solte o interruptor (TEST SWITCH), então a lâmpada é alimentada pelo driver de LED, a luz indicadora acenderá.9. Instruções de teste automático e operação

1) Antes da instalação, defina o pino aberto para o teste automático.

5) Após um longo período de armazenamento, a bateria é ciclada a cada 12 meses, conforme necessário.

3) L, N ligado, inicie o relógio e autoteste periódico. Para substituir a bateria, desligue a fonte de alimentação, reajuste o tempo.

10.  Aviso de aplicação da bateria

1) A bateria deve ser recarregada e descarregada semestralmente em condições normais de uso.2) Não conecte ao circuito quando a bateria não estiver em uso para evitar a descarga excessiva da bateria devido ao autoconsumo da placa de circuito.3) Por favor, mantenha a bateria longe da fonte de calor ao instalá-la e usá-la, e só pode ser usada em uma determinada faixa de temperatura de trabalho.

4) A bateria deve ser armazenada em um ambiente fresco e seco.

5) Após um longo período de armazenamento, a bateria é ciclada a cada 12 meses, conforme necessário.

6) A energia CA está desligada e o relógio dura 7 dias. Ligue e reajuste o tempo. Para substituir a bateria, desligue a fonte de alimentação, reajuste o tempo.
