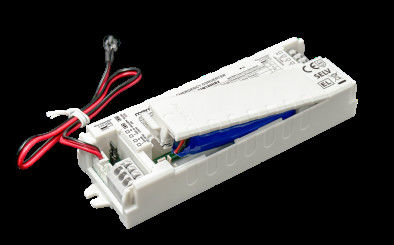

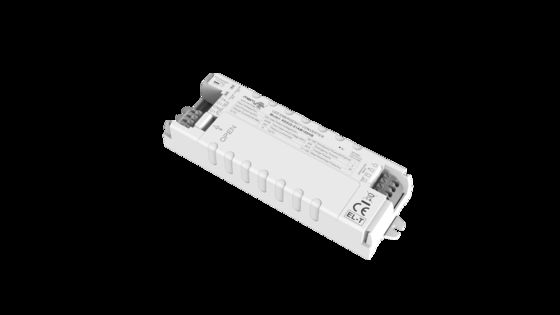

2.5W 3 horas 20-60Vdc LED fonte de alimentação de emergência Bateria de iões de lítio auto-teste e teste manual comutável
| Place of Origin | China |
|---|---|
| Marca | Merrytek |
| Certificação | CE, UKCA, UN38.3, MSDS |
| Model Number | KE022-03AM180KB |
| Minimum Order Quantity | 100 |
| Preço | Negociável |
| Packaging Details | Packed in bubble bag firstly, and then reinforced with carton for outer packing |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T or Western Union |
| Supply Ability | 10,000pcs per month |
Contacte-me para amostras e cupons grátis.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Rated Input Voltage | 220-240Vac 50Hz /60Hz | Emergency power | 2-3W(Can be customized) |
|---|---|---|---|
| Emergency Time | 180min (Can be customized) | Warranty | 5 Years( battery 3 years) |
| Load output voltage | 20-60Vdc | Working temprature | 0℃~50℃ |
| IP Rating | IP20 | Battery type | Li-ion 3.7V 2600mAh |
| Destacar | 2Fornecimento de energia de emergência LED de 0,5 W,Fonte de alimentação de emergência LED de 20 a 60 Vdc |
||
Descrição de produto
3W 3 horas 20-60Vdc Bateria de iões de lítio integrada LED Emergency Pack Teste Automático e Interruptor de Teste Manual Comutável
1. Descrição
1) Fonte de alimentação de emergência LED de potência constante com uma ampla gama de tensão de saída.
2) Comutação do relé de entrada.
3) Com múltiplas funções de proteção: sobrecarga da bateria, proteção contra descarga excessiva e proteção contra curto-circuito de saída.
4) Teste Automático e Teste Manual Comutável
2. Parâmetros
| Parte de Carregamento | KE022- | 03AM180KB | |
| Tensão nominal de entrada | 220-240Vac 50Hz /60Hz | ||
| Corrente nominal de entrada | 0.06A Máx. @230Vac | ||
| Corrente de irrupção de entrada | 15A(twidth=100uS 50% Ipeak )@230Vac(Arranque a frio com carga total ) | ||
| Fator de potência | ≥0.5@230Vac | ||
| Potência de entrada | <3W | ||
| Corrente de carregamento da bateria (Máx.) | 200mA | ||
| Tempo de carregamento da bateria | 24 horas Máx. | ||
| Parte de Emergência | Modo de operação | Modo de emergência | |
| Tipo de carga | LED | ||
| Potência de emergência | 2.5W | ||
| Tempo de emergência | 3 horas | ||
| Corrente de saída da carga | 125-40mA | ||
| Tensão de saída da carga | 20-60VDC | ||
| Bateria | Li-ion (A capacidade da bateria atende ao tempo de emergência a 25℃) | 3.7V 2600mAh | |
| Garantia da bateria | Garantia de 3 anos | ||
| Requisitos do Driver de Exceção | Corrente de surto | 8A | |
| Corrente de entrada | 3 A Máx. | ||
| Corrente de saída | 2A | ||
| Indicação LED | Carregando | Luz verde | |
| Falha | Luz verde apagada | ||
| Teste da Função de Emergência | Teste manual | Pino em curto | |
| Teste automático | Pino aberto | ||
| Teste Automático | Falha/teste / Status | Motivo | Status do Indicador de Carga |
| A bateria está totalmente carregada e operacional | Uso diário padrão | ||
| verde contínuo | |||
| Carregamento da Bateria | Carga Inicial/Recarga da Bateria | ||
| Verde intermitente 1 segundo ligado 1 segundo desligado | |||
| Teste Automático 3 Horas (a cada 12 meses) | Autoteste periódico | ||
| Verde intermitente 3 segundos ligado 1 segundo desligado | |||
| Teste Automático 5 Min (a cada 30 dias) | Autoteste periódico | ||
| Verde intermitente 3 segundos ligado 3 segundos desligado | |||
| Falha no teste de duração | Falha no teste anual de 3 horas | ||
| Vermelho intermitente 0,5 segundos ligado 0,5 segundos desligado | |||
| Falha do LED | Não conectado ou danificado/com defeito | ||
| Vermelho intermitente 2 segundos ligado – 2 segundos desligado | |||
| Bateria Desconectada/Com Defeito | Não conectado ou danificado/com defeito | ||
| vermelho contínuo | |||
| Proteção de emergência | Proteção contra sobrecarga/descarga profunda da bateria | Sim | |
| Proteção contra sobretensão de saída | Sim | ||
| Proteção contra sobrecarga de saída | Sim | ||
| Proteção contra curto-circuito de saída | Sim | ||
|
Operacional Ambiente |
Temperatura/humidade de operação | 0℃…+50℃ Humidade; 20%-75%(sem condensação) | |
| Temperatura/humidade de armazenamento | -5℃-35℃ | ||
| Temperatura Máx. da Caixa (Tc) | 75℃ | ||
|
Segurança & EMC |
Tensão suportável | 3000Vac 5mA 60s (Entrada “L N” – saída “SEC+ SEC-) | |
| Padrão de segurança | EN61347-1, 60598-2-22, 61347-2-7, 62034 | ||
| Padrão EMC | EN55015, EN61000-3-2, EN61000-3-3 | ||
| Padrão da bateria | UN38.3 | ||
| Requisitos de proteção ambiental | Em conformidade com RoHS | ||
| Certificação | CE | ||
| Outros | Especificação de entrada/saída (terminal/fiação) | Terminal de pressão, diâmetro do fio: 0,5-0,75mm2 | |
| Classificação IP | IP20 | ||
| Tipo de proteção | Classe 2 | ||
| Tipo de instalação | Instalação embutida | ||
| Dimensão de instalação | 134*42*22mm | ||
| Requisito de embalagem | Caixa branca+Manual de instruções+separador+caixa exterior (K=A) | ||
| Peso: Fonte de Alimentação de Emergência | 122±5g | ||
| Vida útil | 5 Anos @Ta (Bateria não incluída) | ||
|
Notas: Todos os parâmetros são testados com a tensão de entrada de 230Vac, temperatura ambiente de 25℃, salvo indicação em contrário. |
|||
3. Dimensão (Unidade: mm)
4. Diagrama de Fiação
OU
5. Interruptor de Teste Manual e Autoteste
6. Preparação do Fio
- Tipo de fio sólido ou multifilar: 0,5 -0,75mm2
- Para aceder ou remover os fios dos terminais, use uma chave de fendas para empurrar os botões para baixo
7. Instruções de Teste Manual e Operação
1) Antes da instalação, defina Pino em curto: Teste Manual.
2) Conecte o fio de acordo com o diagrama de fiação.
3) L, N ligados, Ligue S1. Em seguida, a lâmpada de carga acende, a luz indicadora do driver de emergência fica verde, a fonte de alimentação de emergência estará carregando normalmente. Desligue o Interruptor S1 e a lâmpada de carga apaga.
4) Simulação de Emergência: Ligue, a lâmpada de carga acende, pressione o interruptor (INTERRUPTOR DE TESTE), em seguida, mude para o modo de emergência, a luz indicadora do driver de emergência será apagada. Solte o interruptor (INTERRUPTOR DE TESTE), em seguida, a lâmpada é alimentada pelo driver de LED e a luz indicadora acenderá.
8. Instruções de Teste Automático & Operação
1) Antes da instalação, defina Pino aberto: Teste Automático.
2) Conecte o fio de acordo com o diagrama de fiação.
3) L, N ligados, inicie o relógio e autoteste periódico. Para substituir a bateria, desligue a fonte de alimentação, redefina o tempo.
9. Aviso de Aplicação da Bateria
1) A bateria deve ser recarregada e descarregada semestralmente em condições normais de uso.
2) Não conecte ao circuito quando a bateria não estiver em uso para evitar a descarga excessiva da bateria devido ao autoconumo da placa de circuito.
3) Por favor, mantenha a bateria longe da fonte de calor ao instalá-la e usá-la, e só pode ser usada em uma determinada faixa de temperatura de trabalho.
4) A bateria deve ser armazenada em um ambiente fresco e seco.
5) Após um longo tempo de armazenamento, a bateria é ciclada a cada 12 meses, conforme necessário.
6) A alimentação CA está desligada e o relógio dura 7 dias, ligue e redefina o tempo. Para substituir a bateria, desligue a fonte de alimentação, redefina o tempo.
