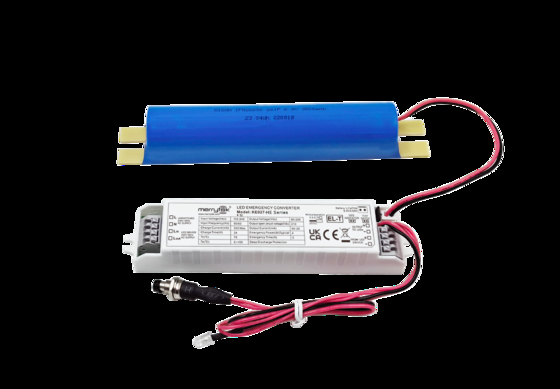

Pack de emergência LED comutável de 4W e 3 horas, autoteste e teste manual, com bateria LifePO4 e garantia de 5 anos

  • 4W 3-hour Self Test & Manual Test Switchable LED Emergency Pack with 5-year warranty LifePO4 battery
Lugar de origem China
Marca Merrytek
Certificação CE, UKCA, UN38.3, MSDS
Número do modelo Ke027-04am180He
Quantidade de ordem mínima 100
Preço Negociável
Detalhes da embalagem Embalado em sacos de bolhas, em primeiro lugar, e depois reforçado com cartão para embalagem exterio
Tempo de entrega 1, amostra e pequeno pedido: dentro de 5 dias úteis após receber seu pagamento. 2, Ordem em massa: 3
Termos de pagamento T/T ou Western Union
Habilidade da fonte 10,000pcs por mês

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tensão de entrada nominal 220-240Vac 50Hz /60Hz Poder de emergência 4W ((Pode ser personalizado)
Tempo de emergência 180min (pode ser personalizado) Garantia 5 anos
Tensão de saída de carga 80-200Vdc temperatura de trabalho 0 ℃ ~ 50 ℃
Classificação IP IP20 Tipo de Bateria LifePO4 6.4V 3600mAh
Deixe um recado
Descrição de produto

4W 3 horas auto-teste & teste manual LED comutável Emergency Pack com 5 anos de garantia LifePO4 bateria

1Descrição.

1) Fornecimento de energia de emergência LED de potência de saída constante com uma ampla gama de tensões de saída.
2) Comutação do relé de entrada.
3) Alta segurança, alto desempenho, longa vida útil da bateria LifePO4.
4) Com gestão da bateria.

5) Ensaio manual e selecção automática do ensaio.

2.Parâmetros

Parte de carga

KE027

02AM180HE

03AM180HE

04AM180HE

05AM180HE

Voltagem de entrada nominal

220-240Vac 50Hz/60Hz

Corrente de entrada nominal

0.06Um Max.@230Vac

Corrente de entrada

10A(Tlargura=100 us 50% Ipeak )@230Vac(Iniciação a frio a plena carga)

Fator de potência

≥ 0,5@230Vac

Potência de entrada

<4W@230Vac

Corrente de carga da bateria

250mA

250mA

350mA

350mA

Tempo de carga da bateria

24 horasMa)x.

Parte de emergência

Modo de funcionamento

Modo de emergência

Tipo de carga

LED

Energia de emergência

2W

2.5W

4W

5W

Horário de emergência

3horas

Potência de cargacorrente

25-10 mA

31-12mA

50-20mA

65-25 mA

Tensão de saída de carga

80-200Vdc

Bateria

LifePO4 (A capacidade da bateria atende ao tempo de emergência a 25°C)

6.4V1.8Ah, sim.

6.4V1.8Ah, sim.

6.4V3.6Ah, sim.

6.4V3.6Ah, sim.

Garantia da bateria

Garantia5anos@5~60°C.

Requisitos excepcionais para o condutor

Corrente de sobretensão

8A

Corrente de entrada

3Um Max.

Corrente de saída

2Um Max.

Indicação LED
(Teste manual)

Carregamento

Luz verde

Culpa

Luz verde desligada

Teste da função de emergência

Teste manual

Padrão

Teste automático

Instalação

Teste automático

Falha/teste/estado

Razão

Estado do indicador de carga

A bateria está totalmente carregada e operacional.

Utilização diária normal


Verde maciço

Carregamento da bateria

Carga inicial/reabastecimento da bateria



Lâmpadas verdes 1 segundo em 1 segundo de ausência

Teste automático 3 horas (a cada 12 meses)

Autoteste periódico



Flashing Green 3 segundos em 1 segundo off

Teste automático 5 min (a cada 30 dias)

Autoteste periódico



Flashing Green 3 segundos em 3 segundos fora

Falha do ensaio de duração

Teste automático falhou



Flashing Red 0,5 segundos em 0,5 segundos fora

Falha do LED

Não ligado ou danificado/falho






Flashing Red 2 segundos em 2 segundos de ausência

Bateria desconectada/falha

Não ligado ou danificado/falho


vermelho maciço

Proteção de emergência

Sobrecarga/descarga profunda da bateriaproteção

- Sim, sim.

Produção Proteção contra sobrevoltagem

- Sim, sim.

Protecção contra sobrecarga de saída

- Sim, sim.

Proteção contra curto-circuito de saída

- Sim, sim.

Funcionamento

Meio Ambiente

Temperatura/umidade de funcionamento

0°C... + 50°C,humidade:20%-75% ((sem condensação)

Temperatura/umidade de armazenamento

-5°C- Trinta e cinco°C

Caso Max. Temp(Tc)

75°C

Segurança

& EMC

Resistir à tensão

3000VAC 5mA 60s (Input L N output SEC + SEC)

Normas de segurança

EN61347-1, 60598-2-22,61347-2-7,62034

Norma EMC

EN55015, EN61000-3-2, EN61000-3-3

Bateriapadrão

UN38.3

Requisitos de protecção do ambiente

Compatível com a RoHS

Certificação

CE

Outros

Input/outputterminalEspecificação

Terminal de impressão, Fios Diâmetro:0.5- 0,75 mm2

Classificação IP

Proteção IP20

Tipo de protecção

Classe 2

Tipo de instalação

Instalação integrada

Dimensão da instalação

146*30*22,5 mm

Requisito de embalagem

Caixa branca+Manual de instruções+Cartão de colagem+cartão exterior ((K=A)

Peso

75g (condutor))

Duração de vida

5 anos@Ta

Notas:

Todos os parâmetros são testados na tensão de entrada 230 VAC,temperatura ambiente 25°C, salvo indicação em contrário.

3. Dimensão (unidade: mm)

Pack de emergência LED comutável de 4W e 3 horas, autoteste e teste manual, com bateria LifePO4 e garantia de 5 anos 0

Pack de emergência LED comutável de 4W e 3 horas, autoteste e teste manual, com bateria LifePO4 e garantia de 5 anos 1

Pack de emergência LED comutável de 4W e 3 horas, autoteste e teste manual, com bateria LifePO4 e garantia de 5 anos 2

Pack de emergência LED comutável de 4W e 3 horas, autoteste e teste manual, com bateria LifePO4 e garantia de 5 anos 3

4Diagrama de fiação.

Pack de emergência LED comutável de 4W e 3 horas, autoteste e teste manual, com bateria LifePO4 e garantia de 5 anos 4

OU

Pack de emergência LED comutável de 4W e 3 horas, autoteste e teste manual, com bateria LifePO4 e garantia de 5 anos 5

5.Interruptor de ensaio manual e de ensaio automático

Pack de emergência LED comutável de 4W e 3 horas, autoteste e teste manual, com bateria LifePO4 e garantia de 5 anos 6

6.Preparação de fios

Pack de emergência LED comutável de 4W e 3 horas, autoteste e teste manual, com bateria LifePO4 e garantia de 5 anos 7

  • Tipo de arame sólido ou de arame enrolado: 0,5 -0,75 mm2
  • Para acessar ou remover os fios dos terminais, use uma chave de fenda para empurrar os botões para baixo

7.Manual de ensaio e instruções de funcionamento

1) Antes da instalação, definir o pin curto: Teste manual.

2) Conecte o fio de acordo com o diagrama de fiação.

3) L, N energia ligada, Ligação S1. Em seguida, a lâmpada de carga se liga, a luz indicadora de emergência do condutor vai ficar verde, a fonte de alimentação de emergência estará normalmente carregando. Desligue o interruptor S1,e a lâmpada de carga desliga-se.

4) Simulação de emergência: ligar, a luz de carga ligar, pressionar o interruptor ((TEST SWITCH), em seguida, mudar para o modo de emergência, a luz indicadora do condutor de emergência será apagada.Solte o interruptor., a lâmpada é alimentada pelo condutor LED e a luz indicadora acende.

8.Teste automático& Instruções de funcionamento

1) Antes da instalação, colocar o pin aberto para o ensaio automático.

2) Conecte o fio de acordo com o diagrama de fiação.

3) L, N energia ligada, iniciar o relógio, e auto-teste periódico.

9.Aviso de aplicação da bateria

1) A bateria deve ser recarregada e descarregada semestralmente em condições normais de utilização.

2) Não ligar ao circuito quando a bateria não estiver em utilização para evitar uma sobrecarga da bateria devido ao autoconsumo da placa de circuito.

3) Mantenha a bateria afastada da fonte de calor durante a sua instalação e utilização, e só permita que seja utilizada num certo intervalo de temperatura de funcionamento.

4) A bateria deve ser armazenada num ambiente fresco e seco.

5) Após um longo período de armazenamento, a bateria é reutilizada a cada 12 meses, conforme necessário.

6) A energia AC está desligada e o relógio dura 7 dias. Alimentação e re-tempo. Para substituir a bateria, desligue a fonte de alimentação e re-tempo.
