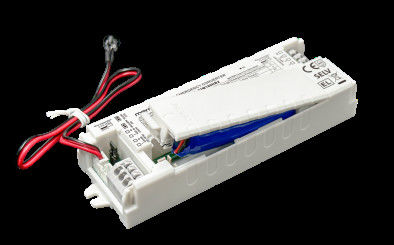

Kit de conversão de LED de 5W 1 hora 10-50Vdc com bateria de iões de lítio incorporada Autoteste e teste manual comutável
| Lugar de origem | China |
|---|---|
| Marca | Merrytek |
| Certificação | CE, UKCA, UN38.3, MSDS |
| Número do modelo | KE022-05AM060KB |
| Quantidade de ordem mínima | 100 |
| Preço | Negociável |
| Detalhes da embalagem | Embalado em sacos de bolhas, em primeiro lugar, e depois reforçado com cartão para embalagem exterio |
| Tempo de entrega | 1, amostra e pequeno pedido: dentro de 5 dias úteis após receber seu pagamento. 2, Ordem em massa: 3 |
| Termos de pagamento | T/T ou Western Union |
| Habilidade da fonte | 10,000pcs por mês |
Contacte-me para amostras e cupons grátis.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tensão de entrada nominal | 220-240Vac 50Hz /60Hz | Poder de emergência | 5W |
|---|---|---|---|
| Tempo de emergência | 60min | Garantia | 5 anos (bateria 3 anos) |
| Tensão de saída de carga | 10-50Vcc | temperatura de trabalho | 0 ℃ ~ 50 ℃ |
| Classificação de IP | IP20 | Tipo de Bateria | Li-íon 3.7V 2600mAh |
| Destacar | Motor de emergência LED de 5 W com bateria,Kit de conversão de LED de 10-50Vdc,Condutor LED com interruptor de auto-teste |
||
Descrição de produto
Kits de conversão LED 5W 1 hora 10-50Vdc com autoteste de bateria de íon de lítio integrado e teste manual comutável
Visão geral do produto
Fonte de alimentação de emergência LED de saída de potência constante com ampla faixa de tensão de saída, com comutação de relé de entrada e funções de proteção abrangentes.
Principais recursos
- Saída de potência constante com ampla faixa de tensão (10-50VDC)
- Tecnologia de comutação de relé de entrada
- Múltiplas funções de proteção: sobrecarga da bateria, descarga excessiva e proteção contra curto-circuito de saída
- Comutável entre os modos Autoteste e Teste Manual
Especificações Técnicas
Parâmetros de cobrança
| Parâmetro | KE022-05AM060KB |
|---|---|
| Tensão de entrada nominal | 220-240Vca 50Hz /60Hz |
| Corrente de entrada nominal | 0,06A máx. @230Vca |
| Corrente de entrada de entrada | 15A (largura = 100uS 50% Ipeak) @ 230Vac (partida a frio em plena carga) |
| Fator de potência | ≥0,5@230Vca |
| Potência de entrada | <3W |
| Corrente de carga da bateria (máx.) | 240mA |
| Tempo de carregamento da bateria | 24 horas Máx. |
Parâmetros de Emergência
| Parâmetro | Especificação |
|---|---|
| Modo de operação | Modo de emergência |
| Tipo de carga | LIDERADO |
| Energia de emergência | 5W |
| Tempo de emergência | 1 hora |
| Corrente de saída de carga | 500-100mA |
| Tensão de saída de carga | 10-50 VCC |
Especificações da bateria
| Bateria de íon de lítio | 3,7V 2600mAh (capacidade atende tempo de emergência a 25℃) |
| Garantia da bateria | 3 anos |
Requisitos do motorista
| Corrente de surto | 8A |
| Corrente de entrada | 3A máx. |
| Corrente de saída | 2A |
Status do indicador LED
| Status | Razão | Indicador de carga |
|---|---|---|
| Bateria totalmente carregada e operacional | Uso diário padrão | Verde sólido |
| Carregamento da bateria | Carga inicial/recarga da bateria | Verde piscando 1 segundo ligado 1 segundo desligado |
| Teste automático 3 horas (a cada 12 meses) | Autoteste periódico | Verde piscando 3 segundos ligado e 1 segundo desligado |
| Teste automático 5 minutos (a cada 30 dias) | Autoteste periódico | Verde piscando 3 segundos ligado 3 segundos desligado |
| Falha no teste de duração | Falhou no teste anual de 3 horas | Piscando em vermelho 0,5 segundo ligado 0,5 segundo desligado |
| Falha no LED | Não conectado ou danificado/defeituoso | Piscando em vermelho 2 segundos ligado - 2 segundos desligado |
| Bateria desconectada/com defeito | Não conectado ou danificado/defeituoso | Vermelho sólido |
Recursos de proteção
- Proteção contra sobrecarga/descarga profunda da bateria: Sim
- Proteção contra sobretensão de saída: Sim
- Proteção contra sobrecarga de saída: Sim
- Proteção contra curto-circuito de saída: Sim
Ambiente Operacional
| Temperatura/umidade operacional | 0℃…+50℃ Umidade; 20%-75%(sem condensação) |
| Temperatura/umidade de armazenamento | -5℃-35℃ |
| Caso máx. Temperatura(Tc) | 75℃ |
Segurança e conformidade com EMC
| Tensão suportável | 3000Vac 5mA 60s (Entrada "LN" - saída "SEC+ SEC-") |
| Padrão de segurança | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| Padrão EMC | EN55015, EN61000-3-2, EN61000-3-3 |
| Padrão de bateria | ONU38.3 |
| Proteção ambiental | Compatível com RoHS |
| Certificação | CE |
Especificações Físicas
| Especificação do terminal de entrada/saída | Terminal de pressão, diâmetro do fio: 0,5-0,75 mm² |
| Classificação IP | IP20 |
| Tipo de proteção | Classe 2 |
| Tipo de instalação | Instalação embutida |
| Dimensão de instalação | 134×42×22mm |
| Peso: Fonte de alimentação de emergência | 122±5g |
| Vida útil | 5 anos @Ta (bateria não incluída) |
Todos os parâmetros são testados na tensão de entrada 230Vac, temperatura ambiente 25℃, salvo especificação em contrário.
Dimensões do produto
Diagramas de fiação
Configuração de fiação alternativa
Seleção do modo de teste
Preparação de Fio
- Tipo de fio sólido ou trançado: 0,5 - 0,75 mm²
- Para acessar ou remover fios dos terminais, use uma chave de fenda para pressionar os botões para baixo
Instruções de operação de teste manual
- Antes da instalação, coloque o pino curto: teste manual
- Conecte o fio de acordo com o diagrama de fiação
- L, N ligado, ligue S1. Em seguida, a lâmpada de carga acende, a luz indicadora do driver de emergência fica verde, a fonte de alimentação de emergência estará carregando normalmente. Desligue o interruptor S1 e a lâmpada de carga apaga
- Simulação de Emergência: Ligue, a lâmpada de carga acende, pressione o interruptor (TEST SWITCH), depois mude para o modo de emergência, a luz indicadora do motorista de emergência se apagará. Solte o interruptor (TEST SWITCH), então a lâmpada é alimentada pelo driver de LED e a luz indicadora acenderá
Instruções de operação de teste automático
- Antes da instalação, defina Pin aberto: Teste Automático
- Conecte o fio de acordo com o diagrama de fiação
- L, N ligam, iniciam o relógio e autoteste periódico. Para substituir a bateria, desligue a fonte de alimentação e reprograme
Aviso de aplicação de bateria
- A bateria deve ser recarregada e descarregada semestralmente em condições normais de uso
- Não conecte ao circuito quando a bateria não estiver em uso para evitar descarga excessiva da bateria devido ao autoconsumo da placa de circuito
- Mantenha a bateria longe da fonte de calor ao instalá-la e usá-la e permita-a somente em uma determinada faixa de temperatura de trabalho
- A bateria deve ser armazenada em um ambiente fresco e seco
- Após um longo período de armazenamento, a bateria é reiniciada a cada 12 meses, conforme necessário
- A alimentação CA está desligada e o relógio dura 7 dias. Ligue e reprograme. Para substituir a bateria, desligue a fonte de alimentação e reprograme
