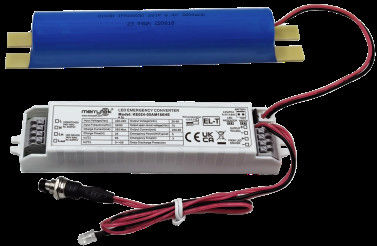

5 Anos de Garantia Conversor de Emergência LED 2W 3 horas Com Bateria LiFePO4 autoteste e teste manual

5 Anos de Garantia Conversor de Emergência LED 2W 3 horas Com Bateria LiFePO4 autoteste e teste manual

1. Descrição

1) Fonte de alimentação de emergência LED com saída de potência constante e ampla faixa de tensão de saída.

2) Comutação do relé de entrada.
3) Alta segurança, alto desempenho, bateria LifePO4 de longa duração.
4) Com gerenciamento de bateria.

5) Seleção de teste manual e teste automático.

2. Parâmetros

3. Dimensão da bateria (Unidade: mm)

                                             Fig A.

                                             ​Fig B.

​                                               Fig C.

​                                               Fig D.

4. Dimensão do Conversor

5. Diagrama de Fiação

OU

6. Interruptor de Teste Manual e Autoteste

7. Preparação do Fio

• Tipo de fio sólido ou multifilar: 0,5 -0,75 mm2
• Para acessar ou remover os fios dos terminais, use uma chave de fenda para empurrar os botões para baixo

8. Instruções de Teste Manual e Operação

1) Antes da instalação, defina o pino curto: Teste Manual.

2) Conecte o fio de acordo com o diagrama de fiação.

3) L, N ligados, Ligue S1. Em seguida, a lâmpada de carga acende, a luz indicadora do driver de emergência ficará verde, a fonte de alimentação de emergência estará carregando normalmente. Desligue o interruptor S1 e a lâmpada de carga se apaga.

4) Simulação de emergência: Ligue, a lâmpada de carga acende, pressione o interruptor (INTERRUPTOR DE TESTE), em seguida, mude para o modo de emergência, a luz indicadora do driver de emergência será apagada. Solte o interruptor (INTERRUPTOR DE TESTE), então a lâmpada é alimentada pelo driver de LED e a luz indicadora acenderá.

9. Teste Automático & Instruções de Operação

1) Antes da instalação, defina o pino aberto para o teste automático.

2) Conecte o fio de acordo com o diagrama de fiação.

3) L, N ligados, inicie o relógio e o autoteste periódico. Para substituir a bateria, desligue a fonte de alimentação e reajuste o tempo.

10. Aviso de Aplicação da Bateria

1) A bateria deve ser recarregada e descarregada semestralmente em condições normais de uso.

2) Não conecte ao circuito quando a bateria não estiver em uso para evitar a descarga excessiva da bateria devido ao autoconsumo da placa de circuito.

3) Por favor, mantenha a bateria longe da fonte de calor ao instalá-la e usá-la, e só permita-a em uma determinada faixa de temperatura de trabalho.

4) A bateria deve ser armazenada em um ambiente fresco e seco.

5) Após um longo tempo de armazenamento, a bateria é ciclada a cada 12 meses, conforme necessário.

6) A energia CA está desligada e o relógio dura 7 dias. Ligue e reajuste o tempo. Para substituir a bateria, desligue a fonte de alimentação e reajuste o tempo.
