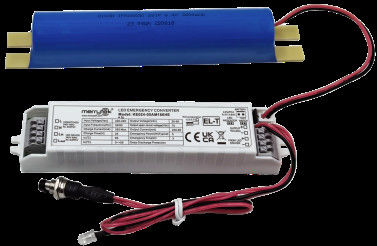

Bateria incluída 5 anos de garantia 3W 3 horas LED Conversor de emergência teste manual e auto-teste Opcional
| Lugar de origem | China |
|---|---|
| Marca | Merrytek |
| Certificação | CE, UKCA, UN38.3, MSDS |
| Número do modelo | KE024-03AM180HE |
| Quantidade de ordem mínima | 100 |
| Preço | Negociável |
| Detalhes da embalagem | Embalado em sacos de bolhas, em primeiro lugar, e depois reforçado com cartão para embalagem exterio |
| Tempo de entrega | 1, amostra e pequeno pedido: dentro de 5 dias úteis após receber seu pagamento. 2, Ordem em massa: 3 |
| Termos de pagamento | T/T ou Western Union |
| Habilidade da fonte | 10,000pcs por mês |
Detalhes do produto
| Tensão de entrada nominal | 220-240Vac 50Hz /60Hz | Energia de Emergência | 3W (pode ser personalizado) |
|---|---|---|---|
| Tempo de emergência | 180 minutos (Pode ser personalizado) | Garantia | 5 anos |
| Tensão de saída de carga | 20 a 60 Vdc | temperatura de trabalho | 0℃~50℃ |
| Classificação IP | IP20 | Tipo de Bateria | LifePO4 6.4V 1800mAh |
| Destacar | Condutor de emergência LED de 3W com garantia,Conversor de emergência LED com garantia de 5 anos,Teste manual auto-teste do condutor de emergência |
||
Descrição de produto
Bateria incluída 5 anos de garantia 3W 3 horas LED conversor de emergência
Fornecimento de energia de emergência LED de potência constante com opções de teste manual e auto-teste.e bateria LifePO4 de alto desempenho com garantia de 5 anos.
Características do produto
- Fornecimento de energia de emergência LED de potência de saída constante com um amplo intervalo de tensão de saída
- Comutação de relé de entrada
- Alta segurança, alto desempenho, longa vida útil da bateria LifePO4
- Sistema integrado de gestão de baterias
- Opções de selecção manual e automática
Parâmetros técnicos
| Parte de carga | KE024 | 02AM180HE | 03AM180HE | 04AM180HE | 05AM180HE |
|---|---|---|---|---|---|
| Voltagem de entrada nominal | 220-240Vac 50Hz/60Hz | ||||
| Corrente de entrada nominal | 0.06A Max. @ 230Vac | ||||
| Corrente de entrada | 10A ((Largura=100us 50% de Ipeak))@230Vac ((Iniciação a frio com carga total) | ||||
| Fator de potência | ≥ 0,5@230Vac | ||||
| Potência de entrada | < 4W@230Vac | ||||
| Corrente de carga da bateria | 250 mA | 250 mA | 350 mA | 350 mA | |
| Tempo de carga da bateria | 24 horas, no máximo. | ||||
| Parte de emergência | Modo de emergência | ||||
| Tipo de carga | LED | ||||
| Energia de emergência | 2W | 2.5W | 4W | 5W | |
| Horário de emergência | 3 horas | ||||
| Corrente de saída de carga | 100-30 mA | 125-41 mA | 200-65 mA | 250-80 mA | |
| Tensão de saída de carga | 20-60Vdc | ||||
| Bateria | 6.4V 1,8Ah | 6.4V 1,8Ah | 6.4V 3,6Ah | 6.4V 3,6Ah | |
| Garantia da bateria | Garantia 5 anos @5~60°C | ||||
Requisitos excepcionais para o condutor
| Corrente de sobretensão | 8A |
| Corrente de entrada | 3A Max. |
| Corrente de saída | 2A Max. |
Indicação LED (teste manual)
| Carregamento | Luz verde |
| Culpa | Luz verde desligada |
Teste da função de emergência
| Teste manual | Padrão |
| Teste automático | Instalação |
Indicadores de estado de ensaio automático
| Estado da falha/teste | Razão | Estado do indicador de carga |
|---|---|---|
| A bateria está totalmente carregada e operacional. | Utilização diária normal | Verde sólido |
| Carregamento da bateria | Carga inicial/reabastecimento da bateria | Lâmpadas verdes 1 segundo em 1 segundo de ausência |
| Teste automático 3 horas (a cada 12 meses) | Autoteste periódico | Flashing Green 3 segundos em 1 segundo off |
| Teste automático 5 min (a cada 30 dias) | Autoteste periódico | Flashing Green 3 segundos em 3 segundos fora |
| Falha do ensaio de duração | Teste automático falhou | Flashing Red 0,5 segundos em 0,5 segundos fora |
| Falha do LED | Não ligado ou danificado/falho | Flashing Red 2 segundos em - 2 segundos fora |
| Bateria desconectada/falha | Não ligado ou danificado/falho | Vermelho sólido |
Proteção de emergência
| Proteção contra sobrecarga/descarga profunda da bateria | - Sim, sim. |
| Protecção contra sobrevoltagem de saída | - Sim, sim. |
| Protecção contra sobrecarga de saída | - Sim, sim. |
| Proteção contra curto-circuito de saída | - Sim, sim. |
Ambiente de funcionamento
| Temperatura/umidade de funcionamento | 0°C...+50°C, Umidade: 20%-75% (sem condensação) |
| Temperatura/umidade de armazenamento | -5°C-35°C |
| Caso Max. Temp. Tc | 75°C |
Normas de segurança e EMC
| Resistir à tensão | 3000Vac 5mA 60s (entrada "L N" - saída "SEC+ SEC-") |
| Normas de segurança | EN 61347-1, 60598-2-22, 61347-2-7, 62034 |
| Norma EMC | EN55015, EN61000-3-2, EN61000-3-3 |
| Padrão de baterias | UN38.3 |
| Requisitos de protecção do ambiente | Compatível com a RoHS |
| Certificação | CE |
Especificações adicionais
| Especificação de entrada/saída (terminal/cabelos) | Terminal de impressão, diâmetro do fio: 0,5-0,75 mm2 |
| Classificação IP | Proteção IP20 |
| Tipo de protecção | Classe 2 |
| Tipo de instalação | Instalação integrada |
| Dimensão da instalação | 146×30×22,5 mm |
| Requisito de embalagem | Caixa branca+Manual de instruções+papelão+cartão exterior(K=A) |
| Peso | 75 g (condutor) |
| Duração de vida | 5 anos @Ta |
Nota: Todos os parâmetros são ensaiados na tensão de entrada 230 VAC, temperatura ambiente 25 °C, salvo especificação em contrário.
Dimensões da Bateria
Fig. A. Dimensão da bateria
Figura B. Dimensão da bateria
Fig. C. Dimensão da bateria
Fig. D. Dimensão da bateria
Dimensões do conversor
Diagrama de fiação
OU
Interruptor de ensaio manual e de ensaio automático
Preparação de fios
- Tipo de arame sólido ou de arame enrolado: 0,5 - 0,75 mm2
- Para acessar ou remover os fios dos terminais, use uma chave de fenda para empurrar os botões para baixo
Manual de ensaio e instruções de funcionamento
- Antes da instalação, definir o pin curto: Teste manual.
- Conecte o fio de acordo com o diagrama de fiação.
- L, N energia ligada, Ligação em S1. Em seguida, a lâmpada de carga se liga, a luz indicador de emergência do condutor vai ficar verde, a fonte de alimentação de emergência estará normalmente carregando. Desligue o interruptor S1,e a lâmpada de carga desliga-se.
- Simulação de emergência: ligado, a luz de carga ligada, apertado o interruptor ((TEST SWITCH), depois ligado para o modo de emergência, a luz indicadora do condutor de emergência será apagada.Solte o interruptor., a lâmpada é alimentada pelo condutor LED e a luz indicadora acende.
Instruções automáticas de ensaio e funcionamento
- Antes da instalação, abrir o pin para o ensaio automático.
- Conecte o fio de acordo com o diagrama de fiação.
- L, N energia ligada, iniciar o relógio, e auto-teste periódico para substituir a bateria, desligar a fonte de alimentação, e re-tempo.
Aviso de aplicação da bateria
- A bateria deve ser recarregada e descarregada semestralmente em condições normais de utilização.
- Não conecte ao circuito quando a bateria não estiver em uso para evitar uma descarga excessiva da bateria devido ao autoconsumo da placa de circuito.
- Por favor, mantenha a bateria longe da fonte de calor durante a sua instalação e utilização, e apenas deixe-a dentro de um certo intervalo de temperatura de trabalho.
- A bateria deve ser armazenada num ambiente fresco e seco.
- Após um longo período de armazenamento, a bateria é ciclicada a cada 12 meses, conforme necessário.
- A energia AC está desligada, e o relógio dura 7 dias.
